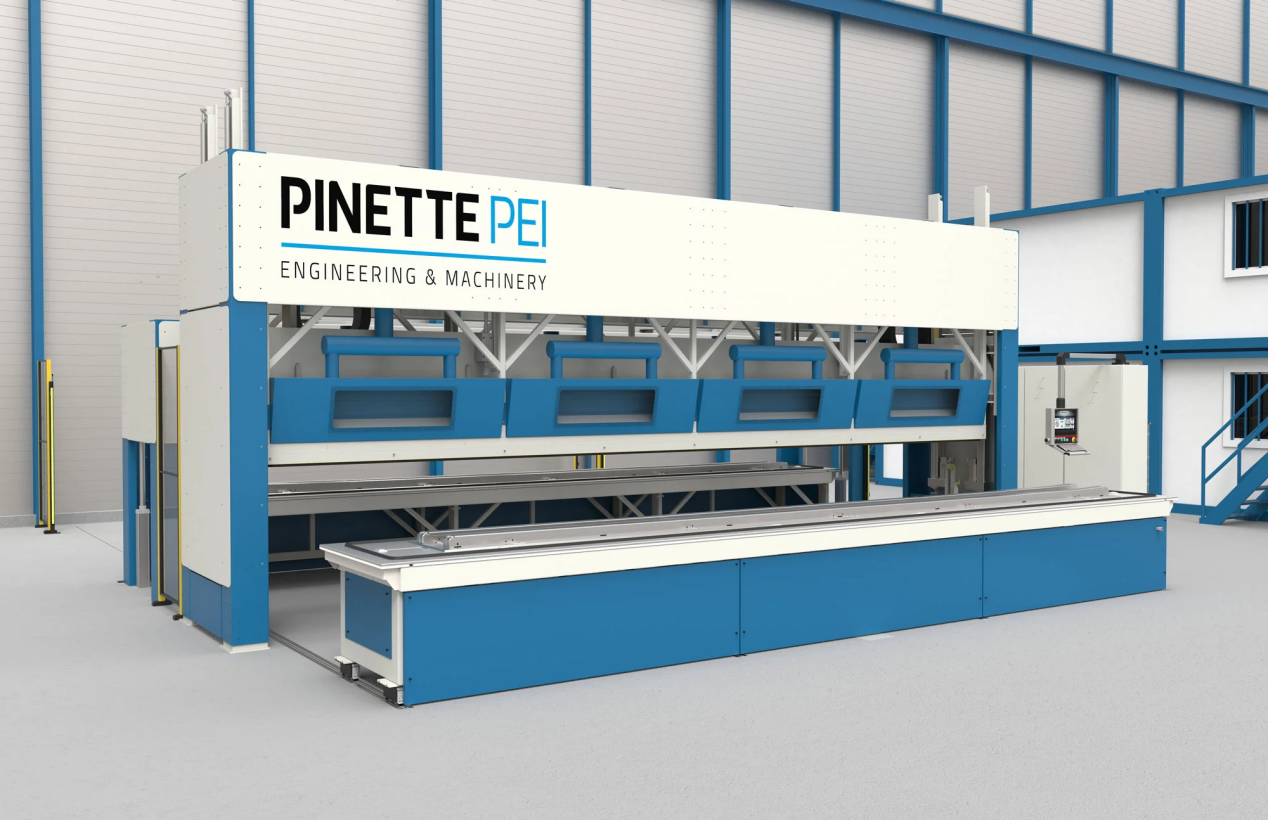

复合材料预成型：热隔膜成型（HDF）
PINETTE PEI设计并供应预成型机，例如用于复合材料预成型件生产的热隔膜成型（HDF）。
PINETTE PEI 提供用于预浸料和干碳纤维布片的热成型机。得益于除尘、气流和温度控制设备，我们的设备可适配8级洁净室运行。
特点
(尚未配置图片)
- 温度范围为：30°C 至 180°C
- 长度：最长可达 20 米
- 无褶皱成型 – 厚度可达 30 毫米
- 多区温度控制和加热调节，可同时进行多密度预成型
- 预成型模具识别和位置控制
- 适用于 8 级洁净室
- 提高生产速度
- 降低人工成本
- 安全保护光幕
- 快速锁定系统，可精确定位隔膜和材料
- 全定制设备
技术规格
(尚未配置图片)
- 单膜片或双膜片
- 由伺服电机控制上下行程，实现精准控制
- 钢制焊接机架
- 低热惯性加热灯——短波红外灯
- 冷却系统
- 真空泵
- 预成型工具的检测、定位与对中系统
- 防水硅胶膜，防止污染
材料
(尚未配置图片)
- 纤维：玻璃纤维、碳纤维
- 树脂：热固性
- 粘合剂 ：热塑性塑料、热固性塑料
应用范围
(尚未配置图片)
- 加强筋
- 纵梁
- 肋骨
- 加固杆
- 垫片

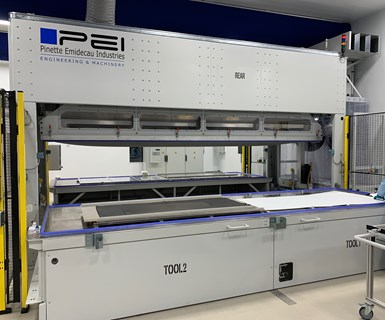

可选配置
- 人机界面
- 数据采集
- 全移动式多真空吸附台
- 真空台
- 独立的加热台，可提高质量和缩短生产时间
- 受控的加热和冷却斜坡
红外结构的行程为1200毫米，可调节红外设备与预成型模具之间的距离。移动传送台配备有电动机、脚轮、速度感应器以及10个热电偶。
整个系统由可编程逻辑控制器（PLC）组成的自动化控制系统驱动，该控制器负责控制和调节加热温度。为方便操作人员工作，控制面板显示在触控式人机界面（HMI）屏幕上。
PINETTE PEI 还能够设计和制造定制设备，专门为您的预成型应用量身打造。
Spirit AeroSystems 公司用于空客 A320 扰流板生产的新型自动化高速 RTM 生产线，该生产线集成了三台 PINETTE PEI 热隔膜成型（HDF）设备。
应用行业
航空
航天
汽车
